[摘 要] 采用单层
平面正交索网结构作为点支式幕墙的
支承结构,可达到通透、美观的建筑效果，系国内首次采用，介绍该结构体系的设计要点、施工工艺与检验标准。
[关键词] 单层正交索网结构；点支式幕墙；高强
拉索；
预应力
北京土城电话局、信息港工程由中国建筑三局(北京)总承包。该工程四季
中庭立面幕墙：采用单层平面正交索网结构作为点支式幕墙的支承结构，由珠海市晶艺
特种玻璃工程有限公司负责施工。立面幕墙跨长29．4m、高18．5m。该结构体系特点是柔性，大
变形、结构空间小，几乎无视线遮挡：属于一种先进的玻璃支承结构体系，仅在德国
慕尼黑Kinpan-sky酒店与德国Handneustadt，新加坡Tampines中心工程得到少量应用：目前在我国尚属首次。
1、单层平面索网点支式
玻璃幕墙设计
1.1 应用原理
利用顶部钢
桁架、底部
钢筋混凝土地梁、两侧三角构柱为索网边缘
固定结构，采取对每根水平、竖向高强钢索施加预
应力，按设计受力状态，形成单层平面预应力索网作为点式幕墙的支承系统(见图重)。整个结构通过在钢索中施加预应力使结构体系保持人们可以接受的变形，另一方面又通过允许索网结构在最大理论
荷载下产生较大的柔性变形而减少边缘
结构构件尺度，从而达到建筑设计通透、美观的效果。采川德国PFEIFER镀
铝高强钢索，其特点是
强度高，不易
腐蚀，
防火，及
塑性变形小等。

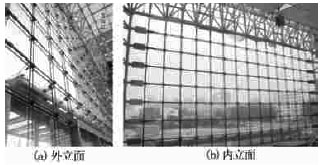

图l单层平面索网点支式幕墙立面
1.2 设计要点
(1)索网结构与原结构关系 索网结构通过耳板与边缘
主体结构预坪件连接。
(2)索网本身受力必须控制在材料强度允许范围内。
(3)主体结构与索网结构的等强
连接件必须满足索网受力要求伏于索网受力、小于主体结构受力)。
(4)水平索施加预应力(120hN)主要承受
风荷载：竖向索施加预应力(15M)主要承受立画幕墒白重。
(5)水平索与竖向索在交汇处位置应错开、外皮相距30mm。
(6)索网的卸载与加荷 根据幕墙横向跨度与高度的关系计算出50年一遇最大风荷载的受力。本工程专
门设计了TC-JD-ML拉索过载保护器作为地震卸荷保护装置：其主要工作原理是在水平受力结构中确定1个薄弱点：即过载保护器卸力点(300kN+-10%)，当地震力达到该值，保护杆
断裂，过载保护器碟簧受压反弹达到平衡状态，以达到卸荷目的，保护钢索不被拉断(见图2)。通过调节丝筒收紧正反丝扣给拉索施加预应力。
1.3 方案论证
2002年6月举行了单层索网结构幕墙系统论证会，专家们进行了讨论研究，结论为：单层平面正交索结构幕墙系统的设计合理，计算结果消楚可靠，施工图具有可实施性。索网系统过载保护装置能在大震状态下同时保护主体结构和幕墙的结构系统安全。该设计概念属于国际领先水平。单层索网结构幕墙系统在边界条件为
刚度较大并在索网拉力较大的前提下，即使在北京地区高
地震烈度、高
风压的条件下仍可以安全使用。
