复合铝板干挂石材幕墙外墙外保温技术

来源:中国幕墙网收集整理作者:孙永刚日期:2006-1-12 　页面功能【字体：大中小】【打印】【关闭】【评论】

    摘要:介绍了高层建筑复合铝板幕墙、干挂石材幕墙外墙外保温技术的施工、质量要求及应用效果。其特点是利用轻钢龙骨及其支持体系间的空隙，在主体墙面上粘贴双面铝箔矿棉毡高效保温材料，与主体空心砖墙组成复合型保温外墙降低建筑物的保温能耗。该技术在高层建筑墙体保温技术中具有较好的推广前景。

    关键词:高层建筑幕墙，外墙外保温体系，施工工艺

    1 概述

    建筑幕墙特别是玻璃幕墙是建筑围护中热交换最活跃、最敏感的部位与混凝土或砖砌体相比,前者是后者热交换损失的5倍-6倍。为此，幕墙设计的关键在于追求合理利用太阳能源。太原市交通指挥控制中心，工程外墙装饰包括全隐框玻璃幕墙、单层铝幕墙、干挂石材幕墙和全玻璃幕墙等总计9800m₂，其中全隐框玻璃幕墙和全玻璃幕墙部分，设计采用6mm+9(中空层)+6 mm厚中空钢化镀膜玻璃，由于中空玻璃具有很好的保温特性不再设保温层。而对于总计6700耐的单层铝板幕墙、干挂花岗岩幕墙部分，设计则利用轻钢龙骨及其支持体系间空隙，在主体墙面上粘贴双面铝箔矿棉毡高效保温材料肩效地利用了幕墙骨架空间，同时与空心砖墙组成复合型保温外墙，使建筑物的保温能耗大大降低，显示出极佳的保温隔热性能。

    2 主要材料

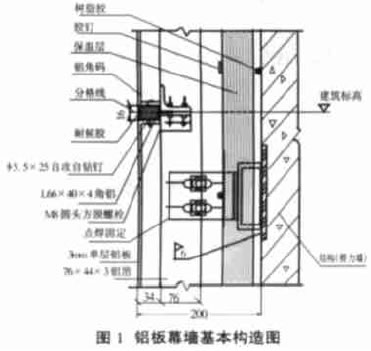

    铝型材:采用江西方大138系列、表面阳极氧化型材濒色为白色。主要用于玻璃、铝板幕墙。轻钢型材:主要用于干挂石材幕墙。复合铝板:采用方大意德公司生产的2.5mm厚单层铝板。石材采用山东产花岗岩石材厚度25mm，颜色为芝麻白点。保温材料二采用矿棉毡，密度为16kg/m₃，导热系数为0.053W/m₂.K，双面贴铝箔后又使矿棉具有防水、防潮功能。双面贴铝箔矿棉毡为卷材宽度为1 200 mm，厚度为50 mm.铝板幕墙基本构造见图1。

    3 施工工艺

    3. 1施工工艺流程

    施工准备--弹线--骨架安装--舫火层安装--保温层安装--面层(玻璃、铝板、花岗岩)安装--填塞袍沫棒、打耐候胶。

    3.2施工要点

    1)施工准备技术准备设计师向该工程技术人员进行设计交底,技之明了该工程的设计意图、工程难点以及施工过程中主要技术控制。工程技术人员向参与该工程的施工人员进行技术安装、质量控制、安全控制以及工期要求的交底。现场准备，本工程大面采用吊篮安装，由专业人员在现场安装调试一次到位。裙楼部分采用双排外架。c.基面准备，一般情况基面不做处理若有局部高差超过龙骨可调整范围者，应剔凿或修补。材料准备对料的采购和加工严格按合同及设计要求进行，遵循先施工安装的材料先进场，后施工的材料提前备料的原则。原材料、半成品的检验、试验应出具产品合格证及相关部门认可的检侧机构的检侧报告。相溶性试验，结构胶、密封胶与相接触的材料，需在相关检侧单位进行胶的相溶性试验，合格后方可使用。幕墙性能试验应根据施工图纸制作侧试样品，经具有相关资质的检验中心进行幕墙基本性能侧试方可正式施工。

    2)弹线:根据图纸设计布置幕墙自身的安装控制轴线(含垂直、水平方向)并根据控制轴线对每个预埋件敷设位进行检测，做好标识。

    3)后埋件安装:将后埋件按安装节点点焊在预埋件上，经核验无误后再进行满焊,焊接需确保安全、质量以及焊缝厚度并及时除渣报验。
    4)幕墙骨架安装:幕墙骨架采用吊挂的方式安装在主体结构,上通过机械螺栓把连接固定件连接在后埋件上，再用机械螺栓把竖龙骨与钢连接固定件连接在一起。该连接可作三维调节,有利于幕墙“三度”的调整。采用自上而下的顺序进行安装，先安装
竖龙骨后再安装横龙骨。

下一篇：花岗石安装施工方法和技术措施

[本文共有 2 页，当前是第 1 页] <<上一页 [1] [2] 下一页>>
