《建筑门窗配套件推荐产品技术评定规则》(试行稿)

来源:中国幕墙网收集整理  作者:*  日期:2007-4-29  页面功能【字体: 】【打印】【投稿】【评论
                           (2003年5月修订)
1  范围
    本规则规定了相关的建筑门窗用配套件产品的技术要求、试验方法、抽样规则。
注: 其中外观、耐腐蚀性能、抽样规则适用于所有相关的产品。

2  抽样规则
本规则规定抽检样品应具备下列条件。
2.1 具有产品出厂合格证、检验报告。
2.2 同一批同规格样品数量应在500件或100kg以上,随机从不同包装里抽取。
2.3 应有生产企业或生产企业指定人在抽样现场。
2.4 抽检样品数量根据实际检测的需要确定样品数量,现场封样并签字有效。

3  外观
3.1 涂层色泽均匀一致,不应有气泡、流挂、脱落、堆漆、桔皮等缺陷。
3.2 氧化层、镀层表面应均匀,不应有泛黄、露底、烧焦等缺陷。
3.3 表面不应有飞边、毛刺、明显划痕、砂眼、凹坑等缺陷。
3.4 连接处铆钉端部必须园整、光滑,连接牢固,转动灵活。紧固铆接处不应松动。
3.5 抛光面的表面粗糙度Ra不大于0.8μm。

4  表面处理
4.1  耐蚀性
    相关产品应符合已有的国标或行业的产品标准规定,检测及判定以国家认可的检测机构出具的检测报告为准。
4.2 除满足4.1外,碳素钢基材同时应满足表1要求。

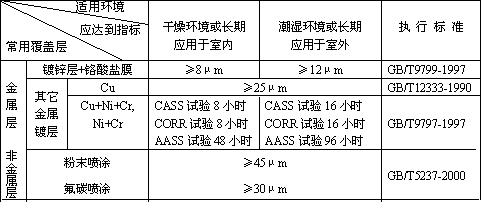

表 1  碳素钢基材表面常用覆盖层要求、试验方法、执行标准




4.3 除满足4.1外,铝合金基材同时应满足表2要求

表2  铝合金基材表面常用覆盖层要求、试验方法、执行标准




4. 4 除满足4.1外, 锌合金基材同时应满足表3要求

表3  锌合金基材表面常用覆盖层要求、试验方法、执行标准应达到指标



5 性能
5.1 门窗执手
5.1.1 技术要求
(a)转动力
    在平开位置时,反复启闭性能测试前,在执手水平轴线100㎜处,测量执手柄体的上下摆动应不大于±2㎜(见图1),非弹力点力矩应不小于0.8N•m,非弹力点和弹力点力矩的差值在1.7~3.5N•m;反复启闭性能测试后,手柄轴向旷动量应不大于4㎜(见图2),非弹力点力矩应不小于0.8N•m,非弹力点力矩和弹力点力矩差值应不小于0.8N•m。
(b)执手强度
    在1000N的拉力作用下,保持30s后,手柄转动功能正常,部件无损坏,卸载后执手盒离开钢板面的间隙应≤1.5mm(见图3)。
(c)反复启闭
    本规则规定执手在真实模拟实际工作状态的情况下,经过3万次反复启闭试验后,仍能满足在离转动轴心100㎜处,手柄轴向旷动量应不大于4㎜。
    注: 旋压式执手和用于平开窗的插入式执手检测计数周期按动作1计算。用于平开悬窗的插入式执手模仿平开下悬窗操作按动作1 、动作2检测,检测计数周期计算为动作1和动作2各检测10000次。

动作1  关闭(位置1)-平开(位置2)-关闭 (位置1)为1次,共30000 次。
动作2  关闭(位置1)-平开(位置2)-上悬(位置3)-平开(位置2)- 关闭(位置1)为1次,共10000次。

5.1.2 试验方法
(a)转动力测试
    试验方法见JG/T124聚氯乙烯(PVC)门窗执手中 6.3.5。
(b)执手强度检测



 图1                                          图2


图3



    在检测执手强度时,把执手固定在钢板上,在拉伸方向施加1000N的拉力如图3并且保持30s, 执手柄体和执手盒的连接在加载时不发生断裂,卸载后,执手盒离开钢板面的间隙应≤1.5mm,齿轮不允许脱出。试验要在3个不同的新执手上进行。
(b)反复启闭性能
    反复启闭测试完成试验次数后,用钢板尺测量手柄轴向旷动量。用0~20N 拉力器测量转动力。

  在检测过程中注意要遵循以下3点:
1、为了真实模拟实际工作状态,执手在检测中要承受3N•m 的转动力矩。
2、均匀的转动数率应为 4~6次/min。
3、每次模拟平开下悬窗操作周期后应有3秒钟的停顿。
4、执手每动作10000次后要检查转动力矩,如果需要可以调整。

5.2 门窗合页铰链
5.2.1 技术要求
(a) 间隙
(1) 试验前轴向间隙两页管筒间的轴向间隙≤0.3mm,门用合页应10万次(窗用合页应3万次)试验后轴向间隙两页管筒间的轴向间隙的≤0.8mm。
(2)试验前轴与轴套径向间隙≤0.1mm, 角部合页轴与轴套径向间隙≤0.05mm,门用合页经10万次试验后,轴与轴套径向间隙≤0.6mm,角部合页轴与轴套径向间隙≤0.2mm;窗用合页经3万次试验后,轴与轴套径向间隙≤0.4mm,角部合页轴与轴套径向间隙≤0.15mm。
(3) 有铆接头的铰链,铆接牢固,管筒端面与铆头间隙≤0.2mm;角部合页铆接,门可调铆钉调整扭矩范围为3~6N•m,窗可调铆钉调整扭矩范围为3~10N•m 。
(b) 可调合页(铰链)的调整范围要求
(1) 上部合页:宽度方向±2.0mm;垂直墙壁方向±1.0mm;
(2) 中间合页:垂直于墙壁方向±1.0mm;
(3) 下部合页:宽度方向±2.5mm;垂直于墙壁方向±1.0mm;高度方向±2.0mm。
(c) 承重级
     合页(铰链)按下表(表4)相应的承重级试验后,无永久变形,不开裂。

表4



(d) 反复启闭
     门反复启闭次数应不少于10万次,窗反复启闭次数应不少于3万次,试验完毕后,门(窗)扇下垂量不大于2mm,开启功能正常,试件无严重变形或损坏。

5.2.2 试验方法
    见JG/T125-2000聚氯乙烯(PVC)门窗合页(铰链)中 5 试验方法。试验频率按JG/T127-2000标准试验方法6.3.3中 6~10次/min进行。

5.3 门窗传动锁闭器
5.3.1 塑料门窗传动锁闭器
5.3.1.1 技术要求
(a) 锁点数量及结构要求
     L≥400mm的传动锁闭器必须有两个以上锁柱,L≥1200mm的传动锁闭器必须有三个以上锁柱,L≥2000mm的传动锁闭器必须有四个以上锁柱。铆钉联接处牢固可靠,铆接后动杆运动灵活,无卡阻现象。锁柱铆接适度。
(b) 拉力
     单个锁柱承受沿锁柱轴线方向500N静拉力时,不应损坏、变形、松动。承受垂直于锁块、锁柱轴线方向800N静拉力时,不应变形、损坏、松动。
(c) 扭矩
     平开窗传动锁闭器锁柱为偏心可调式。一体式偏心锁柱的调整力矩初调时,在2.5~4.0N•m之间,再调时应在1.5~3.0N•m之间, 锁柱不松动、不旷动;带滚套的偏心锁柱,滚套与锁柱之间的径向间隙<0.15mm, 滚套转动灵活, 无卡滞现象, 锁柱的调整力矩同一体式;离合式偏心锁柱,调整灵活、无卡滞现象, 锁柱外壳与主体之间的径向间隙<0.15mm, 调整外壳时轴向拉力应不大于0.1N。偏心锁柱直径方向的偏心调整量≥±1mm。
(d)配合要求
    齿轮与齿条或动杆配合紧凑,动杆处于任一极限位置时,齿轮方孔的两条对边中心线应与定杆的外表面分别平行和垂直,偏差≤1.5°,转动手柄时,间隙量≤±3°(包括手柄与齿轮的配合间隙)。空载转动力矩应不大于0.1Nm。
(e)反复启闭
平开和推拉传动锁闭器经3万次反复启闭试验后,齿轮磨损量应小于1/4,构件无扭曲,无松动,不影响正常使用。
(f)牢固度
    传动锁闭器动杆处于锁闭位置时,在执手处向锁闭方向施26N•m力矩,各零部件无任何损坏,无明显变形。

5.3.1.2 试验方法
    试验方法见JG/T126-2000聚氯乙烯( PVC)门窗传动锁闭器中6试验方法。试验频率与执手检测频率一致,即4~8次/min进行。

5.3.2 铝合金窗传动锁闭器
5.3.2.1 技术要求
(a)窗传动锁闭器反复起闭
    窗传动锁闭器反复起闭 30000次后,观察锁块,如未发生开裂现象,则达到正常使用寿命。
(b)插销、锁块
    插销内应配有直径不小于5 mm的加强钢销。当插销插入锁块后,单个锁块承受的静拉力不低于70kg。
(c)牢固度
    传动锁闭器动杆处于锁闭位置时,在执手处向锁闭方向施26N•m力矩,各零部件无任何损坏,无明显变形。

5.3.2.2  试验方法
    单个锁块静拉力检测  将门窗锁闭后,用量程为200kg,精度为0.01kg 测力计在执手处进行测量,当测力计指数达到140kg时,此时锁块没有发生开裂现象,则所测试锁块合格。牢固度的测试见JG/T126-2000聚氯乙烯( PVC)门窗传动锁闭器中6 试验方法。试验频率按执手检测频率4~8次/min进行。
5.4  滑撑
5.4.1  技术要求
(a)窗扇启闭力
    将滑撑安装在刚性模拟窗上,开启、关闭及维持窗扇运动的作用力应在40N~80N之间。
(b)刚性要求
    窗扇在关闭受阻情况下,承受300N的作用力,不得有损坏现象.试件的性能不变。
(c)悬端吊重(适用于平开窗和下悬窗)
    在500N力作用下,残余变形量不应大于2mm,试件不应损坏,仍保持使用功能。
(d)反复启闭
    本规则规定滑撑反复启闭3万次后,其关闭时的永久变形量(下垂量)应≤2mm,试件各联接部位无明显损坏,仍有使用功能,开关力应不大于20N。

表5   尺寸系列表




表6  平开窗使用表(轻量级)



表7 平开窗使用表(重量级)



表8 上悬窗、下悬窗使用情况表(轻量级)


表9  (重量级)上悬窗、下悬窗使用情况表




5.4.2 试验方法
    见JG/T127-2000聚氯乙烯(PVC)门窗滑撑中6 试验方法。
5.5 撑挡
5.5.1 技术要求
(a)锁紧力和摩擦力
    锁定式撑挡的锁紧力不应小于500N,失效锁紧力为250N;摩擦式撑挡的摩擦力不应小于80N,失效摩擦力为40N。
(b)锁定式撑挡手柄的开启力矩为1.0N•m。
(c)摩擦式撑挡滑块滑动摩擦力差值不应大于10N。
(d)抗拉
    锁定式撑挡和摩擦式撑挡整体在承受2000N拉力后,其延伸率不大于0.36%,铆接部位应不松脱。
(e)抗弯
     锁定式撑挡滑轨中部承受600N水平方向垂直杆件集中压力后,滑轨抗弯永久变形量不应大于长度的1%,铆接部位不应松脱。
(f)反复启闭
    按本规则要求撑挡在模拟实际使用的情况下进行3万次以上反复启闭运动后,撑挡连接件不应松脱,锁定式撑挡和摩擦式撑挡的锁紧力和摩擦力不应低于失效值,并能正常工作。

5.5.2 试验方法
    见JG/T128-2000聚氯乙烯(PVC)门窗撑挡中 6 试验方法。试验频率按JG/T127-2000标准试验方法6.3.3中 6~10次/min进行。
5.6 滑轮
5.6.1 技术要求
(a)按表1相应级别的滑轮允许的最大承载能力F承载,运行平稳,不应有任何异常和阻滞现象。



表10  承载能力表                      单位:N


(b)滑轮在规定最大承载条件下,达到表2规定的反复启闭次数后,仍能达到表3中的规定要求。



表11  门窗用滑轮反复启闭试验次数          单位:万次


表12  滑轮反复启闭后性能要求


5.6.2 试验方法
   试验方法见JG/T129-2000聚氯乙烯(PVC)门窗滑轮中6 试验方法。
5.7 密封胶条
5.7.1 技术要求
(a) 加热收缩率
     密封条产品的加热收缩率应小于2%。
(b) 材质的物理性能
     密封条所用的材质的物理性能必须符合如下表1的规定。

表12  材质的物理性能


5.7.2 检验方法
(a)热收缩率的测定
    按GB/T12002-89《塑料门窗用密封条》5试验方法中5.3
(b) 材料的物理性能测试方法
(1) 试片:每组试样至少取5个,表面无缺陷,详情参阅GB1039及GB5723 规定。
(2) 材质物理实验要求:按GB2918及HB5723规定进行。
(3) 硬度测定:热塑性弹性体按GB2411;三元乙丙橡胶硅酮橡胶GB531规定进行。
(4) 拉伸断裂强度和拉伸断裂伸长率测定:热塑性弹性体采用哑铃型Ⅲ号试样,详情参阅GB1040测定;三元乙丙橡胶、硅酮橡胶按Ⅰ型哑铃状试样参阅GB528规定进行。
(5) 热空气老化性能试验:热塑性弹性体按GB1040、GB7141规定进行;三元乙丙橡胶、硅酮橡胶参阅GB3512规定进行。
(6) 压缩永久变形测定:热塑性弹性体按GB1683进行;三元乙丙橡胶、硅酮橡胶参阅GB7759采用B型试样规定进行。
(7) 脆性温度测定:热塑性弹性体按GB5470规定进行;三元乙丙橡胶、硅酮橡胶GB1682规定进行。
(8) 耐臭氧性能测定:热塑性弹性体按GB7526附录A规定;三元乙丙橡胶、硅酮橡胶参阅GB7762规定进行。
(9) 热失重测定:按GB/T12002-89《塑料门窗用密封条》5试验方法中5.4.6
(10) 低温下硬度变化按GB10710中附录A方法进行。
(11) 低温压缩永久变形按GB10711中附录A方法进行。
