×关闭

×关闭

精彩词条

石灰石

补充:0  浏览:15783  发布时间:2013-1-22

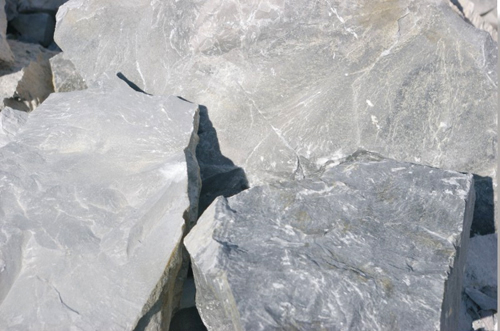

  石灰石主要成分是碳酸钙(CaCO3)。石灰和石灰石大量用做建筑材料,也是许多工业的重要原料。石灰石可直接加工成石料和烧制成生石灰。石灰有生石灰和熟石灰。生石灰的主要成分是CaO,一般呈块状,纯的为白色,含有杂质时为淡灰色或淡黄色。生石灰吸潮或加水就成为消石灰,消石灰也叫熟石灰,它的主要成分是Ca(OH)2。熟石灰经调配成石灰浆、石灰膏、石灰砂浆等,用作涂装材料和砖瓦粘合剂。
  基本信息
  中文名:碳酸钙
  英文名:Calcium carbonate
  别名:Carboni cacidcal ciumsalt;Limestone;Marble
  碳酸钙
  俗名:石灰石、方解石、大理石、白垩、霰石、汉白玉
  产品名称:碳酸钙
  分子式:CaCO3
  分子量:100.09
  CAS登录号:471-34-1
  EINECS登录号:207-439-9
  InChI=1/CH 2 O 3. Ca/c2-1(3)4;/h(H2,2,3,4);/q;+2/p-2

  上下游原料与产品
  上游原料:柴油、炸药
  下游产品:氢氧化钙、氢氧化铝、烧碱、纯碱、碳酸氢钠、碳酸氢钠、硫酸钙、亚硝酸钙、氯化钙、磷酸氢钙
  性质介绍
  密度:2.93g∕cm3
  熔点:825°C
  水溶性:几乎不溶于水,在含有铵盐或三氧化二铁的水中溶解,不溶于醇。
  安全数据:危险品标志Xi
  危险类别码:R36/38
  安全说明:S26;S37/39
  状态:白色粉末。无臭、无味。露置空气中无反应,不溶于醇。
  性质:遇稀醋酸、稀盐酸、稀硝酸发生泡沸,并溶解。高温条件下分解为氧化钙和二氧化碳。

  物理性质

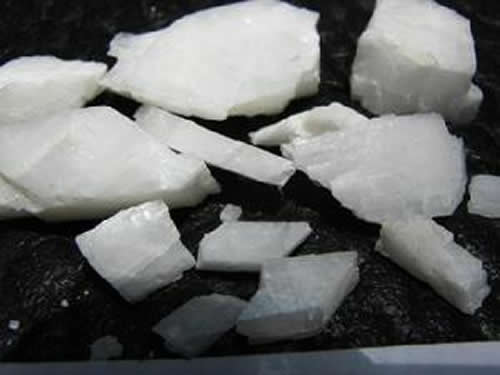

  石灰石的主要成分是CaCO3,它以方解石和文石两种矿物存在于自然界。方解石属三方晶系,六角形晶体,纯净的方解石无色透明,一般为白色,含有56%CaO,44%CO2,密度为2.715g/cm3,莫氏硬度为3,性质较脆。文石属于斜方品系,菱形晶体,呈灰色或白色,密度为2.94g/cm3,莫氏硬度为3.5-4,性质致密。石灰石的物理性质中方解石的结晶大小是十分重要的。致密石灰石呈现出低气孔率的细粒晶体组织结构具有很高的强度。石灰石的密度约为2.65~2.80g/cm3,白云石质石灰石为2.70-2.90g/cm3,白云石为2.85-2.95g/cm3。体积密度取决于气孔率。
  石灰石的热膨胀:有资料显示,石灰石在800℃以下的范围内,微晶体石灰石的平均热膨胀系数为(4.5~5.0)*10^(-6)/℃,而粗晶体则增加到10.1*10^(-6)/℃。石灰石的加热实验在石灰生产中有很重要的愈义。在石灰石的分解点以下的800℃时石灰石结晶体内产生膨胀,在高度结晶化的石灰石中会形成裂纹,而那些晶体更大的通过加热会由破裂而成粉末,对于结晶发育很好、含有许多致密方解石的石灰石粉化较严重。
  化学性质
  石灰石的主要成分碳酸钙,最主要的化学性质就是在较高温度下分解成氧化钙和二氧化碳,此外还有以下一些化学性质。
  l)抗化学性
  除酸以外,许多侵蚀性物质都不能侵蚀或只能缓慢侵蚀石灰石。
  2)抗酸的性状
  石灰石与所有的强酸都发生反应,生成钙盐和放出二氧化碳,反应速度取决于石灰石所含杂质及它们的晶休大小。杂质含蚤越高、晶体越大,反应速度越小。白云石的反应速度慢于石灰石。白云石、石灰石的判定方法:用10%盐酸滴在白云石上有少量的气泡产生,滴在石灰石上则剧烈地产生气泡。
  3)抗各种气体的性状
  氯和氯化氢在干澡状态和常温下与CaCO3,的反应极慢,直到600℃以后才开始加快,生成CaCl2;二氧化硫在常温下无论是气态还是液态对CaCO3都没有显著作用;而二氧化氮(NO2)在15℃时就与CaCO3反应生成Ca(NO3)2、NO和CO2。
  化学分析
  含量:二氧化硅0.07-1%、三氧化二铝0.02-1%、三氧化二铁0.03-1%、氧化钙48-55.22%、氧化镁0.08-1%。
  石灰石块状/粉状:烧失量40.79%,硅4.62%,铝1.21%,铁0.52%,钙50.16%,镁1.10%。
  白云石粉/块:硅0.19%,铝0.15%,铁0.17%,钙32.1%,镁21.19%。

  碳酸钙是石灰石的主要组成部分,石灰石是生产玻璃的主要原料。石灰和石灰石大量用做建筑材料,也是许多工业的重要原料。碳酸钙可直接加工成石料和烧制成生石灰。石灰有生石灰和熟石灰。生石灰的主要成分是CaO,一般呈块状,纯的为白色,含有杂质时为淡灰色或淡黄色。生石灰吸潮或加水就成为消石灰,消石灰也叫熟石灰,它的主要成分是Ca(OH)2。熟石灰经调配成石灰浆、石灰膏、石灰砂浆等,用作涂装材料和砖瓦粘合剂。水泥是由石灰石和粘土等混合,经高温煅烧制得。玻璃由石灰石、石英砂、纯碱等混合,经高温熔融制得。炼铁用石灰石作熔剂,除去脉石。炼钢用生石灰做造渣材料,除去硫、磷等有害杂质。电石(主要成分是CaC2)是生石灰与焦碳在电炉里反应制得。纯碱是用石灰石、食盐、氨等原料经过多步反应制得(索尔维法)。利用消石灰和纯碱反应制成烧碱(苛化法)。利用纯净的消石灰和氯气反应制得漂白的。利用石灰石的化学加工制成氯化钙、硝酸钙、亚硫酸钙等重要钙盐。消石灰能除去水的暂时硬性,用作硬水软化剂。石灰石烧加工制成较纯的粉状碳酸钙,用做橡胶、塑料、纸张、牙膏、化妆品等的填充料。石灰与烧碱制成的碱石灰,用作二氧化碳的吸收剂。生石灰用作干燥剂和消毒剂。农业上,用生石灰配制石灰硫黄合剂、波尔多液等农药。土壤中施用熟石灰可中和土壤的酸性、改善土壤的结构、供给植物所需的钙素。用石灰浆刷树干,可保护树木。
  形成
  石灰岩主要是在浅海的环境下形成的。石灰岩按成因可划分为粒屑石灰岩(流水搬运、沉积形成);生物骨架石灰岩和化学、生物化学石灰岩。按结构构造可细分为竹叶状灰岩、状灰岩、团块状灰岩等。石灰岩的主要化学成分是碳酸钙易溶蚀,故在石灰岩地区多形成石林和溶洞,称为喀斯特地形。
  石灰岩中一般都含有一些白云石和黏土矿物,当黏土矿物含量达25%~50%时,称为泥质岩。白云石含量达25%~50%时,称为白云质灰岩。石灰岩分布相当广泛,岩性均一,易于开采加工,是一种用途很广的建筑材料。
  石灰岩的主要成分是碳酸钙,可以溶解在含有二氧化碳的水中。一般情况下一升含二氧化碳的水,可溶解大约50毫克的碳酸钙。
  据地质学家在桂林地区调查,发现那里的水每年可溶解、侵蚀石灰岩表层大约有指甲那么薄的一层。别看每年只溶蚀这么一点儿,但是地球发展的历史是极其漫长的。就以最近的地质时期——第四纪来说,大约也有300万年了。即便这样缓慢的溶蚀速度,300万年也可以溶蚀900米呢!而桂林的孤峰也只有一二百米高,常见的溶洞的最大高度也只有几十米。但也不是有石灰岩的地方都能形成这种地形地貌,而是需要有大面积、大厚度、地质纯净的石灰岩,还要求有温暖潮湿的气候条件才有可能发育成如此完美的地貌,形成那样美丽的自然风光。
  主要分类
  一、按生产方法分类
  根据碳酸钙生产方法的不同,可以将碳酸钙分为重质碳酸钙、轻质碳酸钙、胶体碳酸钙和晶体碳酸钙。
  重质碳酸钙

  重质碳酸钙(俗称,重钙,单飞粉、双飞粉、三飞粉、四飞粉)calciumcarbonate,heavy
  分子式:CaCO3分子量100.09简称重钙,是用机械方法(用雷蒙磨或其它高压磨)直接粉碎天然的方解石、石灰石、白垩、贝壳等就可以制得。由于重质碳酸钙的沉降体积比轻质碳酸钙的沉降体积小,所以称之为重质碳酸钙。
  性质:白色粉末。无臭、无味。露置空气中无变化,比重2.710。熔点  1339ºC。几乎不溶于水在含有铵盐或三氧化二铁的水中溶解,不溶于醇。遇稀醋酸、稀盐酸、稀硝酸发生泡沸,并溶解。加热分解为氧化钙和二氧化碳。
  用途:按粉碎细度的不同,工业上分为四种不同规格:单飞、双飞、三飞、四飞,分别用于各工业部门。
  制法及工艺流程
  粉碎法:系将含CaCO3在90%以上的白石用雷蒙磨或其它高压磨经粉碎、分级、分离,而制得的成品。
  包装:塑料袋包装,每袋净重50公斤。
  储运注意事项储存于干燥的库房中。运输中防止袋破。不得与液体酸类共储混运。
  轻质碳酸钙
  轻质碳酸钙(沉淀碳酸钙)calciumcarbonate,light分子式CaCO3分子量100.09。又称沉淀碳酸钙,简称轻钙,是将石灰石等原料煅烧生成石灰(主要成分为氧化钙)和二氧化碳,再加水消化石灰生成石灰乳(主要成分为氢氧化钙),然后再通入二氧化碳碳化石灰乳生成碳酸钙沉淀,最后经脱水、,干燥和粉碎而制得。或者先用碳酸纳和氯化钙进行复分解反应生成碳酸钙沉淀,然后经脱水、干燥和粉碎而制得。由于轻质碳酸钙的沉降体积(2.4-2.8mL/g)比重质碳酸钙的沉降体积(1.1-1.4mL/g)大,所以称之为轻质碳酸钙。
  性质:白色粉末。无味,无臭。比重约2.71。在825~896.6ºC分解。熔点1339ºC。有无定形和结晶形两种形态,结晶形中又可分为斜方晶系和六方晶系,呈柱状或菱形。难溶于水和醇。溶于酸,同时放出二氧化碳,呈放热反应。也溶于氯化铵溶液中。在空气中稳定,有轻微的吸潮能力。
  用途:可用作橡胶、塑料、造纸、涂料和油墨等行业的填料。广泛用于有机合成、冶金、玻璃和石棉等生产中。还可用作工业废水的中种剂、胃与十二指肠溃疡病的制酸剂、酸中毒的解毒剂、含SO2废气中的SO2消除剂、乳牛饲料填加剂和油毛毡的防粘剂。也可用作牙粉、牙膏及其它化妆品的原料。
  制法及工艺流程
  碳化法:系将石灰石与白煤按一定比例混配后,经高温煅烧、水消化、二氧化碳碳化,再经离心脱水、干燥、冷却、粉碎、过筛即得成品。
  CaCO3→CaO+CO2
  CaO+H2O→Ca(OH)2
  Ca(OH)2+CO2→CaCO3↓+H2O
  包装:麻布袋或塑料袋包装。每袋净重50公斤或25公斤。
  储运注意事项:储于干燥处。避免与酸类物质接触。运输中应小心,不得散包。注意防潮。
  二、按粉体粒径分类
  碳酸钙产品是一种粉体,根据碳酸钙粉体平均粒径(d)的大小,可以将碳酸钙分为微粒碳酸钙(d>5μm)、微粉碳酸钙(1μm<d<5μm)、微细碳酸钙(0.1μm<d≤1μm)、超细碳酸钙(0.02μm<d≤0.1μm)和超微细碳酸钙(d≤0.02μm)。
  轻质碳酸钙的粉体特点
  a、颗粒形状规则,可视为单分散粉体,但可以是多种形状,如纺锤形、立方形、针形、链形、球形、片形和四角柱形。这些不同形状的碳酸钙可由控制反应条件制得。
  b、粒度分布较窄。
  c、粒径小,平均粒径一般为1-3μm。要确定轻质碳酸钙的平均粒径,可用三轴粒径中的短轴粒径作为表现粒径,再取中位粒径作为平均粒径。以后除说明外,平均粒径,即指平均短轴粒径。
  重质碳酸钙的粉体特点
  a、颗粒形状不规则,是多分散粉体。
  b、粒径分布较宽。
  c、粒径大,平均粒径一般为5-10μm。要确定重质碳酸钙的平均粒径,需要测定粒径分布函数和诸如颗粒沉降速度或比表面积之类的粉体现象函数。作为一种简便的方法是在电子显微镜照片上测量颗粒投影的长度和宽度,计算几何平均粒径作为表观粒径,再取中位粒径作为平均粒径。
  三、按微观排列分类
  根据组成碳酸钙的原子和离子的排列是否有规律,可以将碳酸钙分为晶体碳酸钙和非晶体碳酸钙。
  胶体碳酸钙
  胶体碳酸钙(活化碳酸钙,白艳华)calciumcarbonate,activeated,分子式CaCO3分子量100.09。又称改性碳酸钙、表面处理碳酸钙、胶质碳酸钙或白艳华,简称活钙,是用表面改性剂对轻质碳酸钙或重钙碳酸钙进行表面改性而制得。由于经表面改性剂改性后的碳酸钙一般都具有补强作用,即所谓的“活性”,所以习惯上把改性碳酸钙都称为活性碳酸钙。
  性质:白色细腻、轻质粉末,粒子表面吸附一层脂肪酸皂,使CaCO3具有胶体活化性能。比重1.99~2.01。
  胶体碳酸钙不溶于水,遇酸分解,灼烧变成焦黑色,放出二氧化碳并生成氧化钙。其活性比普通碳酸钙大,具有补强性。易分解于胶料之中。
  用途:橡胶的填充料,可使橡胶色泽光艳、伸长率大、抗张强度高、耐磨性能良好。还用作制人造革、电线、聚氯乙烯、涂料、油墨和造纸等工业的填料。可使成品具有一定的抗张强度及光滑的外观。生产微孔橡胶时,可使其发泡均匀。
  制法及工艺流程
  碳化法:石灰石在高温下煅烧之后,先用水消化,再经筛滤、碳化、表面处理、干燥粉碎后,即得胶体碳酸钙成品。
  CaCO3→CaO+CO2↑
  CaO+H2O→Ca(OH)2
  Ca(OH)2+CO2→CaCO3↓+H2O
  包装:内用双层塑料袋,外用麻袋包装。每袋净重20公斤或50公斤。
  储运注意事项:储存于干燥的库房中。避免与酸类物质接触。注意防潮。
  晶体碳酸钙
  晶体碳酸钙(calciumcarbonate,crystal)
  分子式CaCO3分子量100.09
  性质:纯白色,六方结晶型粉末。比容1.2~1.4毫升/克。溶于酸,几乎不溶于水。
  用途:用于牙膏、医药等方面。亦可用作保温材料和其它化工原料。
  制法及工艺流程
  氯化钙碳化法:系将氢氧化钙与盐酸反应生成氯化钙,氯化钙用二氧化碳碳化后即得碳酸钙,再经结晶、分离、洗涤、脱水、烘干、筛选后,得结晶碳酸钙成品。
  Ca(OH)2+2HCl→CaCl2+2H2O
  CaCl2+2NH4OH+CO2→CaCO3+2NH4Cl+H2O
  包装:内用双层塑料袋、外用麻袋或塑料编织袋包装。每袋净重20公斤。
  储运注意事项:储于阴凉处,防高温。运输中防止勾挂散包。
  石灰石:主要矿物成分为方解石。矿物颗粒和晶体结构不多见,表面平滑,呈小颗粒状。硬度不一,有些致密石灰石可以抛光。颜色有黑、灰、白、黄和褐色。石灰石含海水形成的石灰,故而得名。大理石、石灰石、白垩、岩石等天然矿物的主要成分是碳酸钙。
  纳米碳酸钙
  化学式 : CaCO 3
  英文名: Nano Calcium Carbonate
  理化性质
  纳米碳酸钙用于塑料中与树脂亲合性好,可有效增加或调节材料刚性,韧性,以及弯曲强度等,并可改善塑料加工体系的流变性能,降低塑化温度,提高制品尺寸稳定,耐热性及表面光洁性;在NR,BR,SBR等橡胶体系中,容易混练,分散均匀,并可使胶质柔软,还能提高压出加工性能和模型流动性.使橡胶制品具有表面光滑,伸长率大,抗张强度高,永久变形小,耐弯曲性能好,耐撕裂强度高等特点。
  简介
  纳米碳酸钙应用最成熟的行业是塑料工业主要应用于高档塑料制品。
  纳米碳酸钙又称超微细碳酸钙。标准的名称即超细碳酸钙。纳米碳酸钙应用最成熟的行业是塑料工业主要应用于高档塑料制品。用于汽车内部密封的PVC增塑溶胶。可改善塑料母料的流变性,提高其成型性。用作塑料填料具有增韧补强的作用,提高塑料的弯曲强度和弯曲弹性模量,热变形温度和尺寸稳定性,同时还赋予塑料滞热性。
  纳米碳酸钙用于油墨产品中体现出了优异的分散性和透明性和极好的光泽、及优异的油墨吸收性和高干燥性。纳米碳酸钙在树脂型油墨中作油墨填料,具有稳定性好,光泽度高,不影响印刷油墨的干燥性能.适应性强等优点。
  造纸业是纳米碳酸钙最具开发潜力的市场。目前,纳米碳酸钙还主要用于特殊纸制品,如女性用卫生巾、婴儿用尿不湿等。纳米活性碳酸钙作为造纸填料具有以下优点:高蔽光性、高亮度、可提高纸制品的白度和蔽光性;高膨胀性,能使造纸厂使用更多的填料而大幅度降低原料成本;粒度细、均匀,制品更加均匀、平整;吸油值高、能提高彩色纸的预料牢固性
  纳米碳酸钙在涂料工业作为颜料填充剂,具有细腻、均匀、白度高、光学性能好等优点。纳米级超细碳酸钙具有空间位阻效应.在制漆中,能使配方中密度较大的立德粉悬浮,起防沉降作用.制漆后,漆膜白度增加,光泽度高,而遮盖力却不降低,主要用于高档轿车漆。
  橡胶工业纳米碳酸钙的主要应用市场之一。添加钠米碳酸钙的橡胶,其硫化胶升长率、撕断性能、压缩变形和耐屈性能,都比添加一般碳酸钙的高。加入用树脂酸处理的纳米碳酸钙后,有的豫胶制品撕裂强度提高4倍以上
纳米碳酸钙在饲料行业中可作为补钙剂,增加饲料含钙量;在化妆品中使用,由于其纯度高、白度好、粒度细,可以替代钛白粉。
  纳米活性碳酸钙的工业制备方法。该方法在一定浓度的Ca(OH)2的悬浮液中通入二氧化碳气体进行碳化。通过对Ca(OH)2悬浮液的温度、二氧化碳气体的流量控制碳酸钙晶核的成核速率;在碳化至形成一定的晶核数后,由晶核形成控制转化为晶体生长控制,此时加入晶形调节剂控制各晶面的生长速率,从而达到形貌可控;继续碳化至终点加入分散剂调节粒子表面电荷得均分散的立方形碳酸钙纳米颗粒;然后将均分散的立方形纳米碳酸钙颗粒进行液相表面包覆处理。所获得的纳米活性碳酸钙粒子在25~100nm之间可控,立方形,比表面大于25m2/g,粒径分布 GSD为1.57,吸油值小于28g/100gCaCO3,且无团聚现象。所获得的产品性能优异,可作为高档橡胶、塑料以及汽车底漆中的功能填料。
  1.一种纳米活性碳酸钙的工业制备方法,其特征在于,该方法包括如下步骤:(1)在 Ca(OH)2的悬浮液,通入含有CO2的气体,碳化至碳化率达5~40%,加入晶型调节剂,继续碳化至pH为8.0~9.0,加入表面电荷及空间位阻调节剂,继续碳化至pH为6~7.5,生成纳米级的立方形碳酸钙;所说的晶型调节剂为磷酸盐、硫酸盐、醋酸盐、柠檬酸盐、单糖或多糖中的一种及其混合物,其加入量为浆料重量的0.05~3.0%;所说的表面电荷及空间位阻调节剂为磷酸盐、硫酸盐、氯化物、三乙醇胺、十二烷基苯磺酸钠中的一种或一种以上;表面电荷及空间位阻调节剂的加入量为CaCO3重量的0.1~4.0%;(2)将脂肪酸或水溶性钛酸酯偶联剂中的一种或两种配制成水溶液包覆剂;所说的脂肪酸为 C12~C18的脂肪酸;(3)将纳米碳酸钙浆料加热至45~95℃,然后加入包覆剂,包覆剂的加入量以碳酸钙的重量计为0.5~3.5%,包覆处理时间为0.5~3.5小时间,将浆料过滤,干燥,即获得纳米活性碳酸钙。
  应用
  塑料
  主要应用范围:PVC型材,管材;电线、电缆外皮胶粒;PVC薄膜(压延膜)的生产,造鞋业制造(如PVC鞋底及装饰用贴片)等。适合用于工程塑料改性、PP、PE、PA、PC等。
  应用特性:由于活性纳米碳酸钙表面亲油疏水,与树脂相容性好,能有效提高或调节制品的刚、韧性、光洁度以及弯曲强度;改善加工性能,改善制品的流变性能、尺寸稳定性能、耐热稳定性具有填充及增强、增韧的作用,能取代部分价格昂贵的填充料及助济,减少树脂的用量,从而降低产品生产成本,提高市场竞争力。
  橡胶
  应用范围:天然胶,丁腈,丁苯,混炼胶等,适用于轮胎、胶管、胶带以及油封、汽车配件等橡胶制品中。
  应用特性:经过表面改性处理后的纳米碳酸钙与橡胶有很好的相容性,具有补强、填充、调色、改善加工艺和制品的性能,可使橡胶易混炼、易分散,混炼后胶质柔软,橡胶表面光滑;可使制品的延伸性、抗张强度、撕裂强度等有本质的提高;可以降低含胶率或部分取代钛白粉、白碳黑等价格昂贵的白色填料,提高产品的市场竞争力。
  密封胶粘材料
  应用范围:硅酮、聚流、聚氨酯、环氧等密封结构胶。
  应用特性:应用于密封胶粘材料中,与胶料有很好的亲和性,可以加速胶的交联反应,大大改善体系的触变性,增强尺寸稳定性,提高胶的机械性能,且添加量大,达到填充急补强双重作用。同时,它能使胶料表面光亮细腻。
  涂料
  应用范围:水性涂料和油性涂料。
  应用特性:大大改善体系的触变性,可显著提高涂料的附着力,耐洗刷性,耐沾污性,提高强度和表面光洁度,并具有很好的防沉降作作用。部分取代钛白粉,降低成本。
  油墨
  应用范围:适用于平版胶印油墨、凹版印刷油墨等。
  应用特性:使用纳米碳酸钙所配置的油墨,身骨及粘性较好,故具有良好的印刷性能;稳定性好;干性快且没有相反作用;由于颗粒小,故印品光滑,网点完整,可以提高油墨的光洁度,适用于高速印刷。
  造纸
  应用范围:卷烟纸、记录纸、簿页印刷纸、高白度铜版纸以及高档卫生巾、纸尿布等。
  应用特性:造纸中加入纳米碳酸钙可以提高纸张的松密度、表观细腻性、吸水性;提高特种纸的强度、高速印刷性;调节卷烟纸的燃烧速度。
  重要的建筑材料
  制水泥:把粉碎后的石灰石和粘土按适当比例混合,再加强热,就制得水泥
炼铁:在炼铁是加入石灰石的主要作用是将矿石中的二氧化硅同时转变为炉渣
制生石灰:工业上,把石灰石放在石灰窖里,经过高温锻炼,制得生石灰,同时得到副产品二氧化硅。
  制玻璃:以石灰石、石英砂,纯碱等为原料,放到窖中高温熔化成液体,等液体冷却到一定程度时,用压制和吹制的方法制成玻璃器皿。
  详细说明
  在橡胶工业
  纳米级超细碳酸钙具有超细、超纯的特点,生产过程中有效控制了晶形和颗粒大小,而且进行了表面改性。因此其在橡胶中具有空间立体结构、又有良好的分散性,可提高材料的补强作用。如链状的纳米级超细碳酸钙,在橡胶混炼中,锁链状的链被打断,会形成大量高活性表面或高活性点,它们与橡胶长链形成键连结,不仅分散性好,而且大大增强了补强作用。值得注意的是,它不但可以作为补强填充料单独使用,而且可根据生产需求与其他填充料配合使用,如:炭黑、白炭黑、轻钙重钙、钛白粉、陶土等,达到补强、填充、调色、改善加工工艺和提高制品性能、降低含胶率或部分取代白炭黑、钛白粉等价格昂贵的白色填料的目的。
  在涂料工业
  可作为颜料填充剂,具有细腻、均匀、白度高、光学性能好等优点,纳米级超细碳酸钙具有空间位阻效应,在制漆中,能使配方密度较大的立德粉悬浮,起防沉降作用。制漆后,漆膜白度增加,光泽高,而遮盖力却不下降,这一特性使其在涂料工业被大量推广应用。
  在塑料工业
  由于纳米级超细碳酸钙具有高光泽度、磨损率低、表面改性及疏油性,可填充聚氯乙烯、聚丙烯和酚醛塑料等聚合物中,现在又被广泛应用于聚氯乙烯电缆填料中。
  在造纸工业
  可用于涂布加工纸的原料,特别是用于高级铜板纸。由于它分散性能好,粘度低,能有效的提高纸的白度和不透明度,改进纸的平滑度、柔软度,改善油墨的吸收性能,提高保留率。
  在油墨行业
  作为填料,可替代价格较高的胶质钙,并可提高油墨的光泽度和亮度。
  在其他行业
  纳米级超细碳酸钙用于饲料行业,可作为补钙剂,增加饲料的含钙量,在化妆品中使用,可替代钛白粉。
  HG-01型:主要应用于PVC、PE、PP、PP-R、ABS、PA等树脂,以及橡胶行业、油漆和特种涂料
  HG-01型是经过表面活性处理的纳米活性碳酸钙,作为功能性补强材料,广泛应用于PVC、 PE、PP、PP-R、ABS、PA等树脂,以及橡胶行业、油漆和特种涂料等领域。可替代钛白20%左右,降低生产成本,提高经济效益。在塑料制品中有很好的增强增韧性能,具有相当的热稳定性和分散性,可显著提高材料的刚性、韧性、弯曲强度,使产品拥有良好的尺寸稳定性,改善体系流变性、降低收缩率,制品表明细密,光泽好,拉伸强度及抗划伤、抗冲击强度均有很大程度的提高。该型号产品被广泛应用于塑料管材、型材,塑钢门窗、电缆、电缆护套、给水管、汽车保险杠及室内配件等及空调、冰箱、电视机、电脑、洗衣机等家用电器的产品塑料外壳面板。
  HG-02:主要应用于高档涂料油墨行业
  HG-02型是经过表面活性处理的纳米活性碳酸钙,应用于高档油墨产品,其作  为主体颜填料有良好的分散性、透明性、提高光泽和遮盖力。具有优异的吸收性和高干性,使用于告诉印刷。可调节油墨颜色、浓稠度等性能,调节墨性,降低成本。
  HG-03型:主要应用于合成橡胶行业。
  HG-03)型是经过表面活性处理的纳米活性碳酸钙,作为功能性材料应用于合成橡胶具有如下特点:
  1. 良好的加工性能,吃料速度快,混炼容易,硫化时间短。
  2. 有很好的补强性能,可代替白炭黑和炭黑,提高橡胶制品的多项力学性能,如:抗张性、抗撕裂性、耐磨性、防腐性,显著提高橡胶制品的曲扰性、抗老化性,改善橡胶制品与金属界面结合性,提高附着力等。
  3. 使用简单,可于其它普通填料并用,视情况可等量替代炭黑或白炭黑30%左右,降低生产成本。
  4. 具有填充量大、增白效果好等特点。
  泄漏处理
  隔离泄漏污染区,限制出入。建议应急处理人员戴防尘面具(全面罩),穿一般作业工作服。避免扬尘,小心扫起,置于袋中转移至安全场所。若大量泄漏,用塑料布、帆布覆盖。收集回收或运至废物处理场所处置。
  主要危害
  从事开采加工的工人常出现上呼吸道炎症、支气管炎,可伴有肺气肿。X线胸片上出现淋巴结钙化,肺纹理增强。作业工人患尘肺主要与本品中所含有二氧化硅杂质有关。
  主要用途
  按粉碎细度的不同,工业上分为四种不同规格:单飞、双飞、三飞、四飞,分别用于各工业部门。
  单飞粉:用于生产无水氯化钙,是重铬酸钠生产的辅助原料。玻璃及水泥生产的主要原料。此外,也用于建筑材料和家禽饲料等。
  双飞粉:是生产无水氯化钙和玻璃等的原料、橡胶和油漆的白色填料,以及建筑材料等。
  三飞粉:用作塑料、涂料腻子、涂料、胶合板及油漆的填料。
  四飞粉:用作电线绝缘层之填料、橡胶模压制品以及沥青制油毡之填料。
  碳酸钙是重要的建筑材料。洁白纯净的碳酸钙岩石叫做汉白玉,可直接用来做装饰性的石柱或工艺品;因含杂质而有美丽花纹的碳酸钙叫做大理石,用来做建筑物外墙和内壁的贴面或铺设地面;质地致密的碳酸钙岩石(石灰石)也可直接用于建房,但石灰石的主要用途是生产水泥。
  分布情况
  碳酸钙是用途极广的宝贵资源
  石灰石是石灰岩作为矿物原料的商品名称。石灰岩在人类文明史上,以其在自然界中分布广、易于获取的特点而被广泛应用。作为重要的建筑材料有着悠久的开采历史,在现代工业中,石灰石是制造水泥、石灰、电石的主要原料,是冶金工业中不可缺少的熔剂灰岩,优质石灰石经超细粉磨后,被广泛应用于造纸、橡胶、油漆、涂料、医药、化妆品、饲料、密封、粘结、抛光等产品的制造中。据不完全统计,水泥生产消耗的石灰石和建筑石料、石灰生产、冶金熔剂,超细碳酸钙消耗石灰石的总和之比为1∶3。石灰岩是不可再生资源,随着科学技术的不断进步和纳米技术的发展,石灰石的应用领域还将进一步拓宽。
  中国碳酸钙资源概况及其地理分布
  中国是世界上石灰岩矿资源丰富的国家之一。除上海、香港、澳门外,在各省、直辖市、自治区均有分布。据原国家建材局地质中心统计,全国石灰岩分布面积达43.8万KM2(未包括西藏和台湾),约占国土面积的1/20,其中能供做水泥原料的石灰岩资源量约占总资源量的1/4~1/3。为了满足环境保护、生态平衡,防止水土流失,风景旅游等方面的需要,特别是随着我国小城镇建设规划的不断完善和落实,可供水泥石灰岩的开采量还将减少。全国已发现水泥石灰岩矿点七、八千处,其中已有探明储量的有1286处,其中大型矿床257处、中型481处、小型486处(矿石储量大于8000万吨为大型、4000~8000万吨为中型、小于4000万吨为小型),共计保有矿石储量542亿吨,其中石灰岩储量504亿吨,占93%;大理岩储量38亿吨,占7%。保有储量广泛分布于除上海市以外29个省、直辖市、自治区,其中陕西省保有储量49亿吨,为全国之冠;其余依次为安徽省、广西自治区、四川(含重庆市)省,各保有储量34~30亿吨;山东、河北、河南、广东、辽宁、湖南、湖北7省各保有储量30~20亿吨;黑龙江、浙江、江苏、贵州、江西、云南、福建、山西、新疆、吉林、内蒙古、青海、甘肃13省各保有储量20~10亿吨;北京、宁夏、海南、西藏、天津5省各保有储量5~2亿吨。
  制法及工艺流程
  粉碎法:系将含CaCO3在90%以上的白石用雷蒙磨或其它高压磨经粉碎、分级、分离,而制得的成品。
  包装:塑料袋包装,每袋净重50公斤。
  储运注意事项储存于干燥的库房中。运输中防止袋破。不得与液体酸类共储混运。

其他补充

我来补充: 回答即可得分。若被选为最佳答案,您可获得更多奖励分。 马上登录 没帐号?马上注册

  注册登录后回答,赢取积分!

点击刷新验证码


4734 词条
  NOBODY发布的更多词条
  相关词条
