单层索结构在建筑幕墙中的应用(二)

来源:中国幕墙网收集整理作者:王德勤日期:2006-4-21 　页面功能【字体：大中小】【打印】【关闭】【评论】

    3、单索结构玻璃幕墙的施工要点

    3.1对钢索的要求

    由于索结构玻璃幕墙有结构外露的特点，在索的选型、制作与加工过程中在确保索受力性能的基础上还要考虑其外形、防腐，表面美观等因素，所以在索的制作过程中要有严格的加工工艺控制。

    A、索结构玻璃幕墙所使用的钢索的工作状态是处于持续永久受力状态，为保证钢索稳定工作性能，对每条钢索在使用前都必须进行预张拉处理目的是消除索内非弹性变形因素，使其在工作状态中应力与应变呈线性关系，在弹性变形状态下工作。

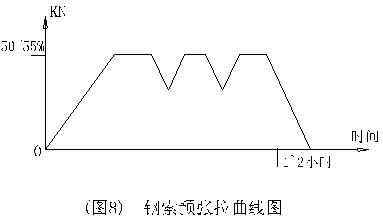

    预张拉的拉力取用钢索破断力的50%，经3次反复张拉历时1.5h（如图3）。

    B、钢索的下料长度是否精确对索的施工安装和预应力形成有很大的影响，经实践证明采用拉应力状态下料对保证下料尺寸精度有很大的帮助，也就在下料前对钢索施加一定的轴向拉应力使钢索拉直后进行切割，下料时必须注意经预张拉处理后的索才可以按图纸尺寸要求长度下料，同时注意在同一工程使用的同一直径索在进行拉应力状态下料时，拉力应保持一致。

    3.2施工前的试验与检测
    索结构玻璃幕墙的性能指标是由结构构造和材料性能，安装精度等多方面因素所决定的，所以在施工前应按实际使用的材料及安装方案进行各项性能的检测，确保达到设计要求。

    对索结构幕墙必须进行检测与试验：A幕墙性能检测：抗风压性能、水密性、气密性、地震位移。B索结构承载静力试验（按设计值的1.5倍）。C钢索破断力试验：索套管接头压制后进行破断力试验。D结构与玻璃连接机构的承载力试验。G材料的化学分析、物理性能试验。

    3.3施加预应力
    单层悬索体系的挠度和预应力成正比，为确保幕墙的性能在幕墙受最大荷载时挠度不易大于L/50，这就决定了其钢索的预应力值较双层悬索体系的预应力大很多，预应力越大施工中预应力施加的难度就越大，因此在设计时就应考虑到施工顺序和预应力施加方案。施工人员严格按规定的步骤进行施工，防止出现由于施加预应力强起的支承结构严重超载的现象。

    我们根据深圳市市民中心大型平面索网采光天棚（50m×32m）的施工经验和广州国际会展中心、宁波机场几十项索结构点支式玻璃的方案，结合哈尔滨国际会展体育中心单索结构玻璃幕墙的1：1单元静力荷载试验结果制定单索结构玻璃幕墙的索内预应力施加方案预应力分三个阶段进行施加。(如图4)

（1）在进行索预应力张拉前先将坚向索布设到位，采用专用工装将索拉直，并使用有拉力传感器的液压千斤顶进行第一级张拉（施加预应力（按最终预应力值的20%）。顺序是从中部向两端逐条张拉。当全部竖向索的第一级张拉完成后安装机横向索并逐要进行第一级张拉到位，此后对索的分布尺寸进行一次复合测量，将中部锁紧机构按尺寸安装到位（只进行初始连接不锁紧）。
