1工程概况

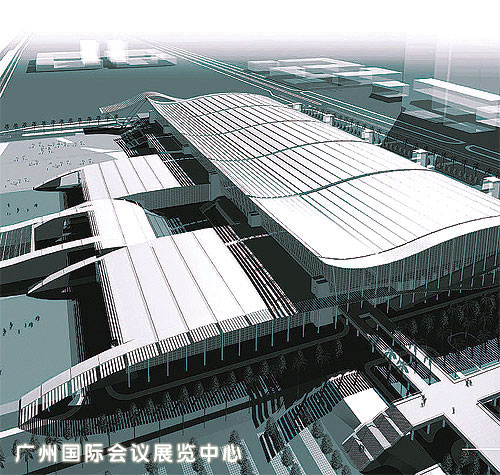

广州国际会议展览中心位于广州市南部琶洲岛地区的国际博览区B区,工程总用地面积920000m2,首期用地面积439000m2,该工程一期工程总建筑面积39.5万平方米，展览大厅二层,层高15米，建筑物的最大高度39米，主体为”L”型,南北长396米，东西长525m。外部公共设施有天桥、通道、广场、停车场、亲水公司、码头等。。建成之后的广州国际会展中心将成为中国最大的国际会展、投资贸易基地，对于强化广州市成为华南地区中心城市的地位，促进广州对外贸易及推动广州展览业的发展，发挥积极作用，并将成为21世纪广州城市标志性建筑和旅游观光景点之一(如图一)。
图一
2幕墙简介和构思
根据建筑师的要求，整个展览厅除了南面以外，其他三个面均采用钢桁架支撑的抓点式大面板玻璃幕墙。幕墙总面积为69000m2，外围部分玻璃幕墙包括东、西两面幕墙、北面珠江散步道幕墙、内庭幕墙、餐厅幕墙。内部玻璃幕墙由包括四个展览厅之间共八个面。
图二
东、西两立面幕墙前部呈鱼身状(如图二)，长170m，顶部标高39m，主体分二层，下层由0.000m至16.000m为砼结构.上层由16.000m至39.000m为钢结构(展览厅之间八个面幕墙构造作法同此)。由于上层主体结构与屋面结构设计位移为±150mm，根据需要，幕墙结构设计与主体结构连成一体，主体结构与屋面结构连接采用铰支滑动机构连接;后部似鱼在水面飘走时带起的弧状水。长112m，顶部高16m。主体结构为砼结构。砼结构和钢结构柱均按10.0m跨度布置，在沿水平方向每5.0m布置了幕墙钢桁架，水平方向采用预应力拉索结构按每10.0m跨沿垂直方向每2.0m布置。玻璃分格为2500X2000mm。(如图三、图四) 。
图三
东西面标准单元一
东西面标准单元二
图四 东西面标准单元
