颜色
均匀性
阳光控制镀膜玻璃的颜色均匀性，采用CIELAB均匀色空间的色差Δ
ab*
来表示，单位CIELAB。 阳光控制镀膜玻璃的反射色色差优等品不得大于2.5 CIELAB，合格品不得大于3.0 CIELAB。
6．
耐磨性
阳光控制镀膜玻璃的
耐磨性，按GB116146.6进行试验，试验前后
可见光透射比平均值的差值的绝对值不应大于4%。
1．
耐酸性
阳光控制镀膜玻璃的耐磨性，按GB116146.7进行试验;试验前后
可见光透射比平均值的差值的绝对值不应大于4%； 并且膜层不能有明显的变化。
2．耐碱性
阳光控制镀膜玻璃的耐碱性，按GB116146.8进行试验;试验前后可见光透射比平均值的差值的绝对值不应大于4%；并且膜层不能有明显的变化。
9．超过本章的其它要求，由供需双方协商解决。
阳光控制镀膜玻璃是在透明玻璃上镀1~3层适当厚度的膜层，镀膜玻璃的
透射率、
反射率即发生显著变化，镀膜玻璃的可见光及太阳辐射能的透射率降低，反射率升高，此种镀膜玻璃称之为阳光控制镀膜玻璃或
太阳能控制镀膜玻璃，又称为热

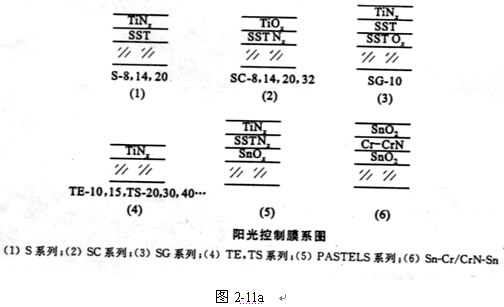

反射玻璃，其膜系的结构示意图如图2-11a所示。
现对具有Sn、Cr、Sn三个靶的
生产线所制得的阳光控制镀膜玻璃其各层膜的特性加以阐述，镀膜玻璃生产时，第一、二、三层膜层是顺序镀膜的，从各层不同厚度膜层的阳光控制镀膜玻璃的测定结果得知，中间一层Cr-CrN混合物膜，对阳光控制镀膜玻璃的透射率、反射率起主导作用，它是膜系的主功能层，为了叙述方便，先阐述Cr-CrN膜层。由2
-11a阳光控制膜系图 (6)可知，中间一层是Cr-CrN混合膜，对不同厚度的Cr-CrN膜样品，分别测定
溅射电工率与透射率、反射率、表面电阻的关系，如图2-11b、图2-11c、图2-11d所示。
图2-11b
图2-11c
图2-11d
上一页123456789下一页
