学习《公共建筑节能设计标准》

来源:中国幕墙网收集整理 　作者:张芹 　日期:2006-2-22
页面功能 [字体： 大 中 小] [ 打印 ] [ 投稿 ] [ 评论 ] [ 转发 ] [ 啄木鸟 ]
《公共建筑节能设计标准》GB50189-2005（2005年4月4日发布、2005年7月1日实施，GB50189-93同时废止）适用于新建、改建和扩建公共建筑节能设计。

5月24日中国幕墙网转载‘建筑装饰网’文章《外窗及玻璃幕墙设计建造必须达标》，文中称：“日前从建设部获悉，《公共建筑节能设计标准》将从7月份开始实施，
　　以图2-11g(7)的膜系为例，将各层膜的特性阐述如下：


　　膜系中第一层是SnO2膜，其作用与阳光控制膜系中的介质膜相同，金属膜是低辐射膜系中的主功能膜层。金属膜的厚度与表面电阻及表面电阻与透射率的关系见图2-11h及图2-11i。图上的金属膜层是银膜的实测数据。在银膜上再镀上一层很薄(厚度为1~2nm)的铝膜。

图2-11h

图2-11i


　　金属膜层的表面电阻随膜厚的增加而逐渐减少，无线性关系，如图2-11h所示。


　　从另一测定得出：金属膜的表面电阻与其辐射率的关系呈线性关系，表面电阻大，辐射系数ε大。如图2-11 i所示。


　　由图2-11j可知，金属膜的厚度与透射率呈线性关系，随着膜厚的增加，透射率下降。

图2-11j


　　低辐射膜系所镀的金属膜层如银膜，膜层的质地较软，与其他膜层的结合力较弱，从而使整个低射膜系的强度不高，使用时需防止磨擦，例如在用于中空玻璃时镀膜面常放在第三面。


　　金属膜层中的铝膜非常薄，其作用是防止银膜等金属膜在生产过程中发生氧化，对银膜起保护作用，铝膜本身对整个膜系的性能没有多大影响。


　　Low-E膜的低辐射是针对中远红外线(波长大于5μm)而言的。在远红外线的区间，物体表面通常在室温下进行辐射。因Low-E膜正是在红外线等长波长区反射率高而在可见光范围内反射率低的产品。


　　原始设计的Low-E膜在冬天使用最为有效。在美国，"Sunbelt"地带指从南到西所有夏季炎热、冬季寒冷的南部各州。在这些地区安装的玻璃要求可见光的透过率高而阳光的透过率低。不久，美国的生产厂商就把阳光控制膜和Low膜结合在一起。起初阳光控制Low-E膜的第一种组装方法是把Low-E膜放在IGU的内侧(3表面)，标准阳光控制膜被放在它的外侧(2表面)。随着市场对Low-E与阳光控制膜结合产品需要的增长，商家开发出新的产品并投放进市场，改良的镀有银层Low-E的阳光控制膜把这两方面因素恰当地组合在一起：高的可见光透过率和低的阳光透过率。即对Low-E膜的金属膜膜层厚度和金属膜系作一些调整，只在一个面上镀膜的阳光控制膜低辐射镀膜玻璃（镀膜面可放在第二面，也可放在第三面）。当前的高性能产品是双银Low-E膜，这种Low-E膜同时也能产生出极好的阳光控制效果，因此可以在严寒的冬季或炎热的夏季里得到广泛的使用。

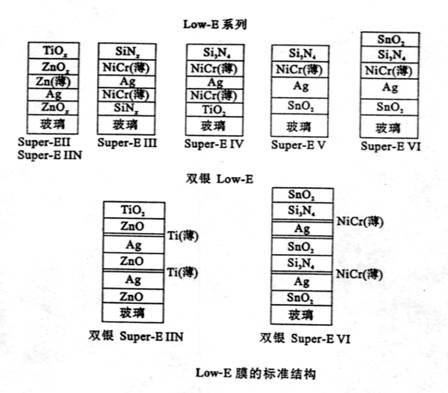

　　图2-11k为Low-E膜系的标准结构。因为锌最便宜并且溅射速率非常高，许多Low-E膜是以ZnOx为基础的。经验表明，当其他电介质在ZnOx上沉积时，银层可以比较薄而获得导电性能较强的导电膜。但耐磨性不是最好。相反，使用C-Mag阴极系统生产的SiNx 其产品具有很高的耐磨性。


　　欧洲传统的膜面都是以ZnOx为基面的，这样，只要增加一个薄的SiOX膜层，膜系就可以具有较高的耐磨性能。所有这些产品都可以扩展为各个性能级别的双银Low-E膜。

图2-11k
