5．弯曲度
5.1低辐射镀膜玻璃的弯曲度不应超过0.2%。
5.2钢化、半钢化低辐射镀膜玻璃的弓形弯曲度不得超过0.3%，
波形弯曲度(mm/300mm)不得超过0.2% 。
6．对角线差
6.1低辐射镀膜玻璃的对角线差应符合GB11614的标准的有关规定。
6.2钢化、半钢化低辐射镀膜玻璃的对角线差应符合
GB17841-1999标准的有关规定。
7．光学性能
低辐射镀膜玻璃的光学性能包括：紫外线透射比、可见光透射比、可见光反射比、太阳光直接透射比、太阳光直接反射比和太阳能总透射比。这些性能的差值应符合表2-13c规定。
表2-13c 低辐射镀膜玻璃的光学性能要求
项目
|
允许偏差最大值（明示标称值）
|
允最大差值（未明示标称值）
|
指标
|
±1.5
|
≤3.0
|
| 注：对于明示称值(系列值)的产品，以标称值作为偏差的基准，偏差的最大值应符合本表的规定；对于未明示标称值的产品，则取三块试样进行测试，三块试样之间差值的最大值应符合本表的规定。 |
8．颜色均匀性
低辐射镀膜玻璃的颜色均匀性，以CIELAB均匀空间的色差ΔE
*来表示，单位：CIELAB。测量低辐射镀膜玻璃在使用时朝向室外的表面，该表面的反射色差ΔE不应大于2.5 CIELAB色差单位.
9．辐射率
离线低辐射镀膜玻璃应低于0.15。在线低辐射镀膜玻璃应低于0.25。
10．耐磨性
试验前后试样的可见光透射比差值的绝对值不应大于4% 。
11．耐酸性
试验前后试样的可见光透射比差值的绝对值不应大于4% 。
12．耐碱性
试验前后试样的可见光透射比差值的绝对值不应大于4% 。
13．超过本章的其它要求，由供需双方协商解决。

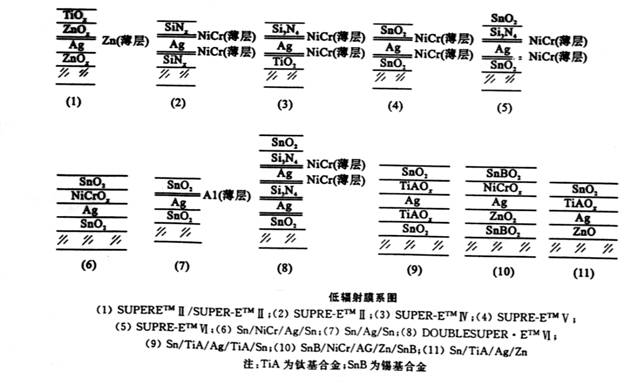

低辐射膜(Low-E) 镀膜玻璃是表面镀有低辐射膜系的镀膜玻璃，其膜系结构有多种，如图2-11g所示。
图2-11g
上一页123456789下一页
